Beskrivelse

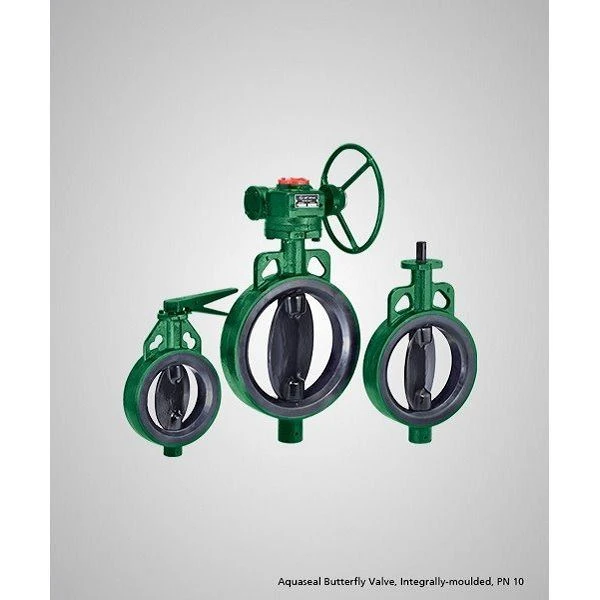

Wafer-sommerfugleventiler med epoxybelagt duktilt jernhus er designet til at styre forskellige medier i kommercielle og industrielle applikationer. Ventilophæng mellem to standard ANSI 125/150, DIN PN10/16 og andre internationale flanger. Sæde til flange tætning, eliminerer behovet for flangepakninger. Skiven er præcisionsbearbejdet 1.4408 (CF8M) . Todelt spindel- og skivedesign forbedrer flowkapaciteten og reducerer turbulens.

Funktioner

· ISO5211 topmontering til manuelle, luft- eller elektriske aktuatorer

· Unikt hårdt/blødt sæde reducerer drejningsmomentet og forlænger tætningens levetid

· Duktilt jernhus med epoxybelægning

· 316SS-skive med 2-delt spindeldesign øger flowkapaciteten

· EPDM , NBR (Buna-N) , FPM , PTFE eller VMQ tætningsmuligheder

· PTFE grafit forstærkede spindlejer

· Trykklassificeret 230 PSI (16 Bar)

· Multi-standard monteringshuller med flange

· Valgfri 10-positions låsehåndtag

Ansøgninger

Wafer body sommerfugleventiler bruges til at kontrollere strømmen af vand, olier, luft, vakuum og andre medier, der er kompatible med konstruktionsmaterialerne. Ventiler kan betjenes med manuelle, luft- eller elektriske aktuatorer.

Fire tætningsmuligheder er tilgængelige:

EPDM, NBR (Buna-N), FPM, PTFE, VMQ

Operation

Direkte monterede wafer-sommerfugleventiler kan nemt monteres med valgfri manuel operatør, luftaktuator eller elektrisk aktuator ved brug af standard ISO5211 topmontering. Drejning af den firkantede spindel en kvart omgang flytter den rustfri stålskive og åbner eller lukker ventilen. Unikt blødt sæde reducerer det drejningsmoment, der kræves for at lukke ventilen, og forlænger tætningens levetid.

Temperaturområde

EPDM: -20 til 120ºC,NBR(Buna-N): -15 til 85ºC ,FKM: -15 til 180ºC,VMQ:-30 til 200ºC,PTFE:-20 til 200ºC

Muligheder

Håndtag med 10 positions låsning

Gearkasse

Luftaktuatorer

Elektriske aktuatorer

Konstruktion

Ventil Legeme	Epoxybelagt duktilt jern GGG40
disk	1.4408 rustfrit stål (CF8M), aluminiumsbronze (C954)
Disc sæde Muligheder	EPDM, NBR (Buna-N), FKM, VMQ, PTFE
Stilk Sæler	O-ring (samme materiale som sæde)
Stilk	420SS
Lejer	PTFE grafitforstærket
Fastgørelsesmidler	Rustfrit stål
