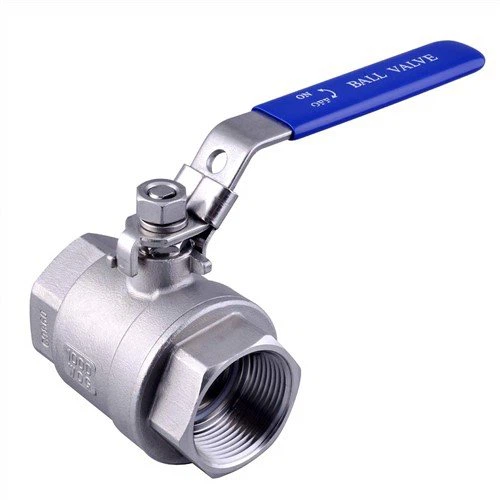

Hvad er skruet kugleventil
En skruet kugleventil er en type kvart-drejnings roterende ventil, der bruger et sfærisk lukkeelement med et hult, perforeret center til at styre væskestrømmen gennem en rørledning. Udtrykket "skruet" refererer til forbindelsesmetoden, hvor ventilhuset er gevind for at tillade det at blive fastgjort til rørsystemet. Dette design letter installation og fjernelse af ventilen uden behov for svejsning eller flanger, hvilket gør den til en alsidig mulighed for forskellige applikationer. Den indvendige mekanisme består af en kugle med en port, svarende til rørdiameteren, der flugter med flowet, når ventilhåndtaget drejes 0 grader (i åben position) og blokerer flowet, når håndtaget drejes 90 grader (i lukket position). Kuglen holdes typisk på plads af en spindel, der passerer gennem ventilens krop.
Hvorfor vælge os?
Rig erfaring
Virksomhedens grundlæggerteam er uddannet fra mekaniske og elektriske automatiseringsfag og har været engageret i ventilindustrien i mere end 20 år. Det er forpligtet til at give kunderne et komplet sæt væskekontrolløsninger. Det er en virksomhed, der integrerer videnskabelig forskning og udvikling, en storstilet ventilvirksomhed, der integrerer test og test, fremstilling og salg.
Bredt produktsortiment
Virksomheden producerer hovedsageligt API 6D rørledningskugleventiler, skydeventiler, kugleventiler, kontraventiler, stikventiler og API 609-seriens butterflyventiler i 6 kategorier med mere end 1,000 specifikationer og varianter. Produkterne dækker bredt petrokemiske, kulkemiske, atomkraft, LNG, marine, rumfart, metallurgi, papirfremstilling og andre industrier.
Fuldstændige kvalifikationer
Virksomheden har et komplet internationalt standardiseret styringssystem, vedtager verdens bedste præcisionsstøbeteknologi og moderne intelligent elektronisk detektionssystem og bruger avanceret SAP-ressourcestyring, båndlagringsstyringssystem og ERP-system til effektivt at styre fabrikken.
Produkter af høj standard
Efter mange års hårdt arbejde og udvikling er det blevet en central rygradsvirksomhed i ventilindustrien. Det er specialiseret i at forbedre innovations- og fremstillingsevnerne for specielle ventiler i barske industrielle miljøer. Produkter af høj kvalitet og hurtig eftersalgsservice har vundet ros og tillid fra kunder i ind- og udland.
Fordele ved skruet kugleventil
Nem installation
Skruede forbindelser giver mulighed for hurtig og ligetil installation og fjernelse, hvilket eliminerer behovet for svejsning, lodning eller omfattende forberedelse. Dette kan spare tid og arbejdsomkostninger under både indledende opsætning og fremtidig vedligeholdelse.
Alsidighed
Velegnet til en lang række applikationer, herunder vand, olie, gas og kemiske tjenester, på grund af tilgængeligheden af forskellige materialer og tætningsmuligheder, der kan håndtere forskellige væsker og tryk.
Pålidelighed
Kvart-drejningsmekanismen giver en positiv afspærring, der sikrer, at ventilen enten åbner helt eller lukker helt, hvilket forhindrer passage af væske selv under lav-flow-forhold. Med få bevægelige dele og ingen gnidning eller glidende handling inde i ventilen, skruet kugleventiler udviser ofte fremragende holdbarhed og modstandsdygtighed over for slid, hvilket fører til en længere driftslevetid.
Drift med lavt moment
Skruede kugleventiler kræver mindre indsats end andre typer ventiler, hvilket gør dem ideelle til manuel aktivering og reducerer operatørtræthed. Ventilens håndtagsposition angiver direkte ventilens status - vinkelret på strømningsvejen for lukket og parallel for åben, hvilket giver klar operation feedback.
Vedligeholdelse
Der kræves minimal vedligeholdelse af skruede kugleventiler, og de er typisk nemme at servicere eller udskifte, hvis det er nødvendigt, hvilket bidrager til lavere langsigtede ejeromkostninger. Når de er konstrueret af korrosionsbestandige materialer, såsom rustfrit stål eller PVC, kan skruede kugleventiler anvendes i miljøer, hvor eksponering for ætsende stoffer er en bekymring.
Omkostningseffektivitet
Kombinationen af nem installation, holdbarhed og lave vedligeholdelseskrav gør skruede kugleventiler til en omkostningseffektiv løsning til mange væskekontrolapplikationer.
Komponenter af skruet kugleventil
Ventilens krop: Dette er den mest vitale del af ventilen, da den huser alle kontrolkomponenterne. Tilbyder maksimal beskyttelse til alle ventilkomponenter for at sikre, at de fungerer effektivt.
Roterende kugle: Det vigtigste træk ved kugleventiler, der adskiller dem fra andre ventiltyper, er en kugle med et centerhul, gennem hvilket mediet strømmer. Indgang og udløb er forbundet med et hul i kuglen, der løber på tværs af en akse. Boldens retning styres af stilken. Bolden kan være frit svævende eller fastgjort til en tap. Arbejdsmomentet for tappmonterede kugleventiler er omkring 2/3 af drejningsmomentet for flydende kugleventiler.
Stilk: Bolden er nu forbundet til den eksterne kontrolmekanisme. Spindeln på en manuel kugleventil er for eksempel forbundet med et håndtag eller håndtag.
Sæder: De skiver, der sidder mellem kroppen og bolden, kaldes intervertebrale skiver. Sæder fungerer som en barriere mellem de to, samt giver støtte til bolden.
Strømkilde: Kugleventilens spindel drejes af manuelle eller udløste strømkilder. Operatørstyrede håndtag og håndtag er eksempler på manuel aktivering. Der er andre automatiserede strømkilder som elektrisk, pneumatisk og hydraulisk aktivering.
Pakning: Dette er en forsegling, der forhindrer mediet i at undslippe rundt om stilken.
Motorhjelm: Motorhjelmen er synlig i kugleventilens kropshul. På det andet trin anvendes motorhjelmen til at dække denne åbning, og den fungerer ligesom kroppen som en trykgrænse. For at fuldføre opgaven holder motorhjelmen kugle- og frempindsamlingen på plads, og dens hætte er forbundet med kroppen.
Skruet kugleventil funktioner
Kvartalssving operation
Ventilen opererer med en hurtig kvart omgang af håndtaget, hvilket gør den nem at betjene og giver en tydelig visuel indikation af ventilens position åben eller lukket.
01
Tæt forsegling
Når kuglen drejes til den lukkede position, presses den perforerede sektion mod et sæde, hvilket skaber en tæt tætning, der forhindrer væskestrømmen.
02
Flowkarakteristika
Skruede kugleventiler kan have forskellige typer strømningsegenskaber, såsom lige-gennem, reduceret boring eller fuld port, afhængigt af designet af kuglen og den indre passage.
03
Trykvurdering
Disse ventiler fås i forskellige trykklassificeringer, hvilket gør det muligt at bruge dem i lavtryks boligsystemer såvel som højtryks industrielle applikationer.
04
Materiale muligheder
Ventilhuset og kuglen kan fremstilles af en række forskellige materialer, herunder messing, rustfrit stål, PVC eller andre legeringer, for at rumme forskellige væsketyper og miljøforhold.
05
Materialespecifikationer for kugleventil med gevind
Rustfrit stål
Rustfrit stål er et populært materiale til kugleventiler på grund af dets styrke, korrosionsbestandighed og holdbarhed. Almindelige kvaliteter omfatter 304 og 316 rustfrit stål, som har forskellige niveauer af korrosionsbestandighed.
Messing
Messing er en økonomisk mulighed for kugleventiler og bruges ofte i lavtryksanvendelser. Den har god korrosionsbestandighed og er nem at bearbejde.
Bronze
Bronze er et stærkt og holdbart materiale, der ofte bruges i marine applikationer på grund af dets modstandsdygtighed over for havvandskorrosion. Almindelige karakterer inkluderer C83600 og C95800.
Kulstofstål
Kulstofstål er et stærkt og holdbart materiale, der almindeligvis anvendes til højtryksanvendelser. Den er tilgængelig i en række forskellige kvaliteter, herunder ASTM A216 og ASTM A105.
PVC
PVC er et let og omkostningseffektivt materiale, der almindeligvis anvendes i lavtryksanvendelser. Den er tilgængelig i en række forskellige kvaliteter, herunder skema 40 og skema 80.
CPVC
CPVC er et termoplastisk materiale, der ofte bruges i kemiske forarbejdningsapplikationer på grund af dets kemiske resistens. Den er tilgængelig i en række forskellige kvaliteter, herunder skema 40 og skema 80.
PTFE
PTFE (polytetrafluorethylen) er et meget kemikaliebestandigt materiale, der ofte bruges til kugleventilsæder og tætninger. Det er tilgængeligt i en række forskellige kvaliteter, herunder Virgin PTFE og glasfyldt
PTFE
Hastelloy: Hastelloy er et meget korrosionsbestandigt materiale, der ofte bruges i hårde kemiske og høje temperaturapplikationer. Almindelige karakterer inkluderer C22, C276 og B2.
Hvad er anvendelserne af skruet kugleventil
Korrosive væskeanvendelser:Til applikationer, der involverer ætsende væsker, skal kugleventiler være lavet af materialer, der er modstandsdygtige over for korrosion, såsom rustfrit stål eller speciallegeringer. Ventilen skal også være designet til at modstå væskens korrosive egenskaber og forhindre lækage.
Højtryksapplikationer:I højtryksapplikationer skal kugleventiler være designet til at modstå det høje tryk og forhindre lækage. De skal have en højtryksklassificering og bruge materialer, der kan modstå højtryksforholdene.
Højtemperaturapplikationer:I højtemperaturapplikationer skal kugleventiler være designet til at modstå den høje temperatur og forhindre beskadigelse eller svigt. De skal have en højtemperaturklassificering og bruge materialer, der kan modstå de høje temperaturforhold.
Sanitære applikationer:Til applikationer, der involverer fødevarer, drikkevarer eller lægemidler, skal kugleventiler opfylde strenge sanitære krav for at forhindre kontaminering. De skal være designet til nem rengøring og sterilisering og opfylde relevante regulatoriske standarder, såsom FDA og 3A.
Anvendelser i farlige områder:I eksplosionsfarlige områder skal kugleventiler opfylde specifikke sikkerhedsstandarder for at forhindre antændelse eller eksplosion. De skal være designet med passende materialer, belægninger og certificeringer, såsom ATEX eller IECEx.
Kryogene applikationer:I kryogene applikationer skal kugleventiler være designet til at modstå den lave temperatur og forhindre lækage. De skal have en lavtemperaturklassificering og bruge materialer, der kan modstå de lave temperaturforhold.
Flowkontrolapplikationer:Til applikationer, der kræver præcis flowkontrol, skal kugleventiler have en V-port eller et andet specialiseret design for at muliggøre nøjagtig flowregulering. De kan også kræve specialiserede aktuatorer eller regulatorer for at optimere flowstyringen.
Sådan vedligeholdes skruet kugleventil
Korrekt installation
Skruede kugleventiler, der er installeret korrekt, har en meget lavere chance for at skulle repareres eller udskiftes. Sørg for, at ingeniøren, der installerer dine ventiler, er erfaren og vidende om installation og vedligeholdelse af kugleventiler.
Regelmæssige rengøringer
Rene ventiler holder længere, da der er ringe chance for, at snavs ophobes og påvirker dit rørsystems ydeevne negativt. Brug et håndklæde til at tørre snavs, olie eller støv af ventilhuset og en stålbørste til at fjerne enhver ophobning fra ventilspindlen eller andre bevægelige dele. Sørg for at bruge rengøringsmidler, der ikke reagerer negativt med ventilmaterialerne: Gasbaserede eller trykluftrensere fungerer godt til metalkomponenter, og alkohol- eller vandbaserede rengøringsmidler er ideelle til ikke-metaldele. Rengør dine skruede kugleventiler mindst en gang om året, og oftere, hvis plantemiljøet indeholder meget snavs eller støv.
Ventilsmøring
Smøring holder dine skruede kugleventiler i drift og forhindrer slid. Smøring hjælper også med at øge effektiviteten af ventiltætningerne, forudsat at den er påført korrekt. Hold dig til syntetiske, vanduopløselige, oliebaserede smøremidler; undgå ler- eller faststofbaserede smøremidler, der kan samle sig inde i ventilhulrummet. Sørg for at vælge et smøremiddel, der er kompatibelt med ventilmaterialerne og systemmedierne. Mange producenter (såsom Gemini Valve) smører permanent deres skruede kugleventiler før forsendelse, hvilket betyder, at yderligere smøring senere i ventilens levetid er unødvendig.
Rutinemæssige inspektioner
Få dine ventiler kontrolleret af en dygtig inspektør på en rutinemæssig basis. Til de fleste applikationer er en gang om året ideelt, men skruede kugleventiler i højtryks- og højcyklusapplikationer bør få hyppigere inspektioner. Inspektioner bør omhandle følgende: Tæthed af møtrikker, bolte og andet hardware. Tilstedeværelsen af mineralopbygning eller korrosion
Trin til korrekt installation af kugleventiler med gevind
Undersøg portene, sædefladerne og gevindene på den skruede kugleventil for at sikre, at de er rene og fri for fremmedlegemer. Skift ventilens position fra helt åben til helt lukket.
Sørg for, at den gevindskårne rørforbindelse, der er skruet ind i ventilen, er skruet ordentligt ind, ren og fri for snavs og metalaffald.
Påfør rørgevindforsegling af høj kvalitet eller PTFE gevindtætningstape som anvist af producentens ansøgning for at sikre en lækagefri tætning på rørsamlingen.
Ventiler og rørledninger skal justeres for at undgå gevindkrydsninger. Udvendigt gevind skal være på linje med gevindaksen. Vedligeholdelse af den korrekte rørorientering under montering forhindrer unødig belastning af ventilhuset. Ved at forbinde røret understøttes ventilen og røret i en lige linje, så unødvendig belastning ikke påføres ventilhuset.
Når du sætter todelte rammeskruede kugleventiler i, skal du konstant bruge skruenøgler, mens du laver rørsamlinger til disse ventiler. Placer en skruenøgle ved ventilen stopper tættest på rørsamlingen, der spændes, og den alternative skruenøgle på røret for at spare dig for at overføre drejningsmoment via ventilrammesamlingen, mellem ventilrammen og endestykket.
Spænd indtil leddet begynder at føles og fittingen er næsten i den ønskede retning. Øg derefter strammekraften lidt. Den vil bevæge sig mindre med hvert forsøg, så den vil fortsætte med at trække, indtil den er korrekt justeret og tilsluttet.
Anvendelse: Den første overvejelse, når du vælger en kugleventil, er den applikation, hvor den skal bruges. Overvej faktorer såsom typen af væske, der transporteres, væskens tryk og temperatur og den nødvendige strømningshastighed.
Materiale: Ventilens materiale er også en vigtig overvejelse. Vælg et materiale, der er kompatibelt med den væske, der transporteres, og som kan modstå systemets driftsbetingelser. Almindelige materialer omfatter rustfrit stål, messing og PVC.
Størrelse: Ventilens størrelse skal vælges ud fra diameteren af rørsystemet, hvori den skal installeres. En ventil, der er for lille, kan begrænse flowet, mens en ventil, der er for stor, kan være ineffektiv og dyr.
Type kugleventil: Overvej den type kugleventil, der passer bedst til din applikation. En kugleventil med fuld port kan være bedst til applikationer med højt flow, mens en kugleventil med V-port kan være mere egnet til præcis flowkontrol.
Endeforbindelser: Ventilens endeforbindelser skal passe til det rørsystem, som den skal installeres i. Almindelige endeforbindelser omfatter gevind-, flange- og muffesvejsning.
Driftsforhold: Overvej systemets driftsbetingelser, herunder tryk og temperaturområde, samt eventuelle stød eller vibrationer, som ventilen kan opleve.
Certificering: Hvis ventilen skal bruges i en industri, der kræver certificering, såsom fødevarer og drikkevarer eller lægemidler, skal du sikre dig, at ventilen opfylder de nødvendige standarder og certificeringer.
Vores fabrik
SUNAY er en professionel producent af ventiler. Hovedkvarter i Anfeng Industrial Zone, Yongjia, Zhejiang. Virksomheden blev etableret i 2010 med en registreret kapital på 10,8 millioner yuan og har tre holdingproduktionsselskaber. Virksomhedens grundlæggerteam er uddannet fra mekaniske og elektriske automatiseringsfag og har været engageret i ventilindustrien i mere end 20 år. Efter mange års hårdt arbejde og udvikling er det blevet en central rygradsvirksomhed i ventilindustrien. Det er specialiseret i at forbedre innovations- og fremstillingsevnerne for specielle ventiler i barske industrielle miljøer. Det er forpligtet til at give kunderne et komplet sæt væskekontrolløsninger. Det er en virksomhed, der integrerer videnskabelig forskning og udvikling, en storstilet ventilvirksomhed, der integrerer test og test, fremstilling og salg. Virksomheden producerer hovedsageligt API 6D rørledningskugleventiler, skydeventiler, kugleventiler, kontraventiler, stikventiler og API 609-serien sommerfugleventiler i 6 kategorier, med mere end 1,000 specifikationer og varianter.
Ofte stillede spørgsmål
